Анкерный болт с потайной головкой
Материал: сталь
Покрытие: желтопассивированный
Описание

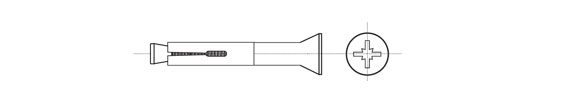

Анкерный болт с потайной головкой состоит из болта с резьбой и конусом на конце, цилиндрической подвижной муфты с продольными прорезями, потайной головки с внутренней резьбой в цилиндрической части.
Применение
Анкерный болт с потайной головкой предназначен для крепления тяжеловесных конструкций к полнотелому бетону, природному строительному камню, полнотелому кирпичу, к тонким бетонным перегородкам. Часто применяется для крепления дверных блоков, стальных конструкций, облицовочных материалов, где необходимо крепление в потай.
Принцип действия
При завинчивании резьбовой части в головку болта конус втягивается в муфту и происходит распирание. Крепление идет вдоль всей муфты за счет ее дополнительной деформации у основания анкера
Монтаж
При монтаже необходимо просверлить отверстие в несущей основе по размерам, указанным изготовителем, и очистить его. Вставить анкер с навешенной на него монтируемой деталью в отверстие, забить легкими ударами молотка до упора. После этого затянуть головку на 3-5 оборотов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Размер |
Наружный диаметр, мм |
внутренний диаметр, мм |
длина, мм |
|
8х40 |
8 |
6 |
40 |
|
8х60 |
8 |
6 |
60 |
|
8х80 |
8 |
6 |
80 |
|
10х75 |
10 |
8 |
75 |
|
10х102 |
10 |
8 |
102 |
